AIM MXT 1.3 щиток приборов + логгер, без иконок, 1,3 м, антенна в салон, чёрный

Описание

MXT 1.3 оснащен 10-дюймовым цветным приборным дисплеем, обеспечивающим отличное визуальное восприятие и настраиваемым для отображения данных, поступающих от ECU вашего автомобиля.

Основные характеристики :

• 10-дюймовый TFT-дисплей
• 6 сигнальных RGB-светодиодов
• 10 светодиодов RGB подсветки переключения передач
• 8 аналоговых входов
• Выход CAN
• Конфигурирование данных

MXT 1.3 сэмплирует данные, поступающие от вашего ECU, модуля GPS09, 8 полностью настраиваемых аналоговых входов, 6 цифровых входов, предопределенных математических каналов и второго CAN. Производительность и получаемые данные могут быть увеличены при добавлении до восьми модулей расширения.

Свободно конфигурируемые страницы

Вы можете создать до 8 пользовательских страниц, выбирая один из стилей страниц, определяя, какие данные будут отображаться, их конец шкалы и единицы измерения. Переключение между страницами осуществляется нажатием одной или двух кнопок.

Дисплей

Высококонтрастный TFT-дисплей с первого взгляда определяет MXT 1.3. Датчик освещенности поддерживает подсветку на оптимальном уровне яркости.

Гибкие сигналы тревоги и пользовательские значки улиц

MXT 1.3 оснащен пятью настраиваемыми светодиодными RGB-сигналами: вы выбираете условия, цвета, непрерывный или мигающий сигнал - и частоту мигания. Есть возможность выбрать сопроводительное текстовое сообщение и установить приоритеты сигналов. Кроме того, можно выбрать нужные вам иконки улиц из широкого списка, который вы найдете в «Race Studio 3 - Управление иконками», и установить их так, как вы предпочитаете или в соответствии с вашими потребностями. Любая из них полностью настраивается, а если этого недостаточно, вы сможете загрузить и установить свои собственные иконки.

Два цифровых выхода

MXT 1.3 оснащен двумя цифровыми выходами. Два цифровых выхода (Dout) относятся к типу LOW SIDE: их можно настроить так, чтобы они включались/выключались в зависимости от значения аналоговых или цифровых входов. Они позволяют автоматически запускать внешние системы, т.е. включать/выключать дополнительное освещение, активировать/деактивировать вентилятор охлаждения или циркуляционные насосы и т.д. при наступлении определенного события.

Входы для камер, также для зеркальной камеры

Имеются два аналоговых входа для камеры, чтобы превратить ваш дисплей в зеркальную камеру с помощью кнопочных команд или управления событиями.

Встроенный массив сменного освещения

Выбирайте из множества современных многоцветных RGB-световых схем, которые можно настроить по своему усмотрению и для каждого уникального механизма, когда это необходимо.

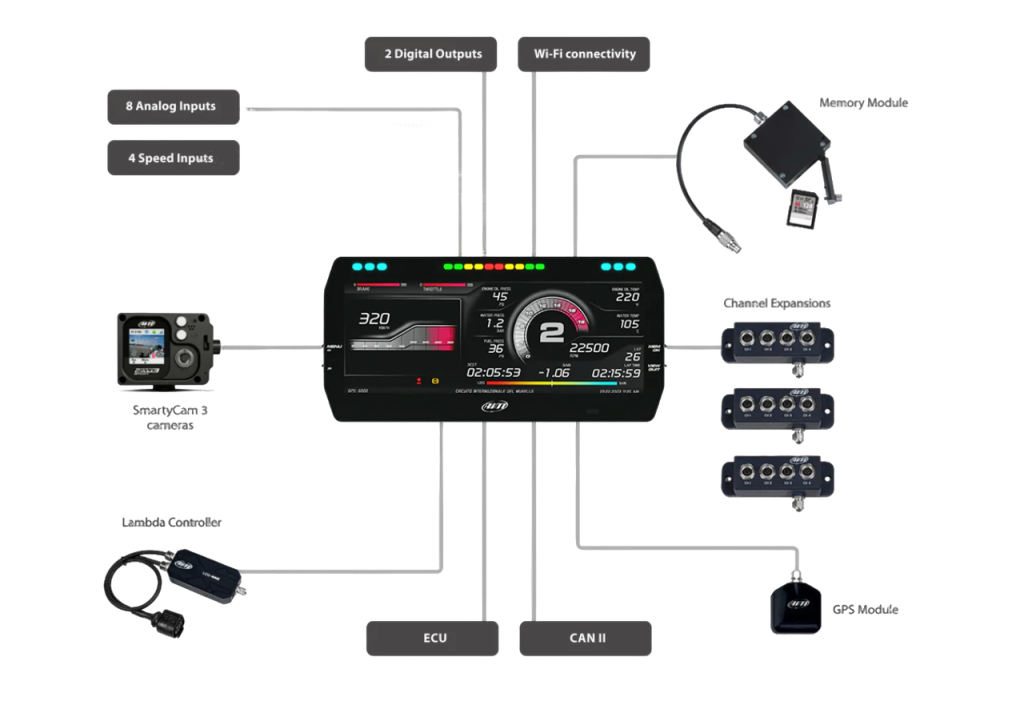

Пример подключения

Это лишь некоторые элементы, которые могут быть добавлены к нашему MXT 1.3 для повышения производительности и увеличения количества получаемых данных:



Расширьте свою систему

Используя встроенную шину CAN, вы можете добавить модули расширения к MXT 1.3, чтобы увеличить производительность и количество получаемых данных:

• Модуль GPS09

Благодаря модулю GPS09 (входит в комплект) и его программному обеспечению Race Studio 3, вы можете сразу же получить laptimes и все данные, необходимые для настройки двигателя, а также для улучшения техники вождения.

• Расширение каналов

Позволяет добавить 4 аналоговых канала 0-5 Вольт для датчиков давления, температуры и потенциометров. Два из этих каналов могут быть сконфигурированы для приема цифровых входных сигналов, например, скорости вращения колеса.

• TC Hub

Добавляет 4 термопары K.

• LCU-One CAN

Широкополосный лямбда-контроллер LCU-One с зондом Bosch LSU 4.9, предоставляющий все данные о воздухе/топливе и значение лямбды, позволяет идеально настроить карбюрацию.

• Камеры SmartyCam 3

Встроенные камеры, которые накладывают на видео данные, отобранные вашим регистратором.

• Модуль памяти

Модуль памяти - это небольшой держатель SD-карты, который может быть подключен по шине CAN к регистратору AiM для записи данных во время тестов.


Характеристики:

• Дисплей: 10" TFT
• Разрешение: 1280 x 480 пикселей
• Контрастность: 1,100:1
• Яркость: 800cd/m
• Датчик освещенности: Есть
• Значки тревоги на дисплее: Есть, свободно настраиваемые
• Светодиоды сигнализации: 6 настраиваемых RGB-светодиодов
• Индикаторы смены: 10 настраиваемых RGB-светодиодов
• CAN-соединения: 3
• Подключения ECU: CAN, RS232 или K-Line
• Совместимость с ECU: +1000 ведущих промышленных ECU
• Расширительное CAN-подключение: GPS, расширение каналов, TC Hub, Lambda Controller, SmartyCam HD
• Аналоговые входы: 8 полностью настраиваемых, максимум 500 Гц каждый
• Цифровые входы: 4-скоростной вход, сигнал круга, вход оборотов катушки
• Цифровые выходы: 2 (1 A макс.)
• Второй CAN: Есть
• Wi-Fi соединение: Есть
• Внутренняя память: 4 ГБ
• Корпус: Анодированный алюминий
• Кнопки: Металлические
• Разъемы: 2 разъема Autosport + 1 разъем Binder
• Потребляемая мощность: 450 мА
• Размеры: 278 X 135 X 43,2 мм
• Вес: 1 200 г
• Водонепроницаемость: IP65

Комплектация:

• MXT 1.3
• GPS-модуль с кабелем
• Кабель USB
• 37-контактный стандартный кабель
• Наклейка AiM
